KMFS Vantaedge Rotoclamp

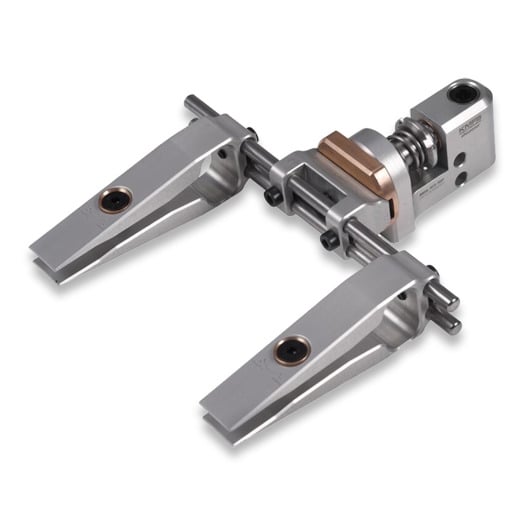

KMFS ROTOCLAMP on edistyksellinen pyörivä kiinnitysjärjestelmä Vantaedge INTEGRAL -teroitusjärjestelmään. Se parantaa terän kiinnityksen jäykkyyttä, tarkkuutta ja käyttömukavuutta sekä mahdollistaa veitsen kääntämisen 180° ilman Vantaedge-järjestelmän osien irrottamista.

ROTOCLAMPin kiinnitysleuat on CNC-koneistettu kiinteistä EN AW 7075 T651 Ergal -aihioista. Erittäin jäykkä rakenne pitää terän vakaasti paikallaan teroituksen aikana. Kahdessa kiinnittimessä käytetyt pallomaiset pronssiholkit mukautuvat terän asentoon ja vähentävät kiristyksen aikana syntyviä ei-toivottuja sivuttaisvoimia. Jo yhden lisäkiinnittimen käyttö parantaa terän vakautta merkittävästi.

Kiinnitysleukojen välistä etäisyyttä voidaan säätää yksilöllisesti, ja järjestelmään voidaan lisätä lisäleukoja vaativampia teriä varten. Veitsi voidaan kääntää nopeasti teroituspuolelta toiselle, ja muotoiltu ura pronssisessa istukassa lukitsee työasennon tarkasti 180° kohdalle. Lukitusasento on kalibroitu ja tarvittaessa säädettävissä.

Ruostumattomasta teräksestä valmistettu akseli liikkuu ja pyörii kahden pronssiholkin varassa. Työasennon lukitsevan ruostumattoman teräsjousen voimaa voidaan säätää itselukittuvalla mutterilla mukana toimitettavalla avaimella.

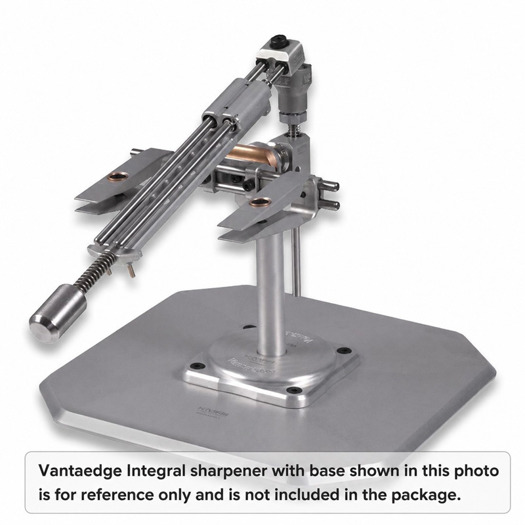

ROTOCLAMPissa kulmapään lineaarilaakeri sijaitsee alempana, mikä mahdollistaa myös pienempien teroituskulmien käytön.

Tekniset tiedot:
• Päärakenne: EN AW 7075 T651 Ergal
• Pintakäsittely: kova kirkas anodisointi
• Kiinnitinakselit: ruostumaton teräs
• Lineaarilaakeri: työkaluteräs
• Työasennon lukitusjousi: ruostumaton teräs
• Pallomaiset holkit: pronssi
• Ruuvit: karkaistu musta teräs
• Itselukittuva mutteri: ruostumaton teräs
• Terän enimmäispaksuus: 7,5-8 mm

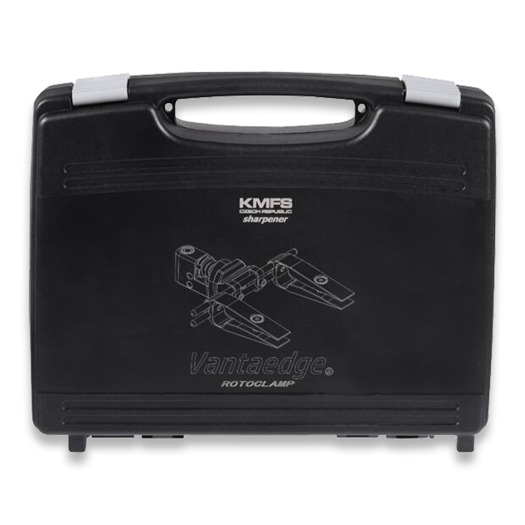

Pakkauksen sisältö:
• ROTOCLAMP-kiinnityssarja Vantaedge INTEGRAL -järjestelmään
• Kuusiokoloavain lisäkiinnittimien käyttöön
• Avain työasennon lukitusjäykkyyden säätöön
