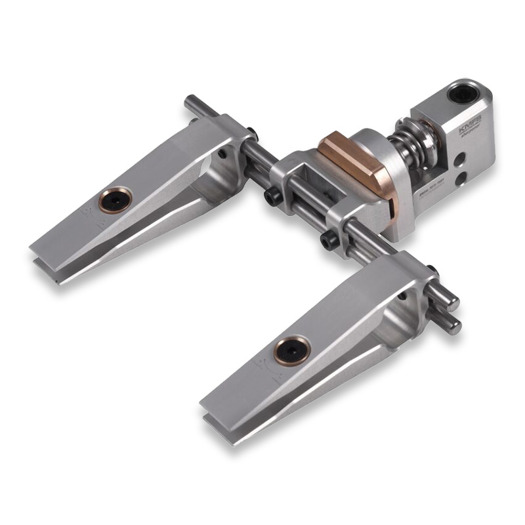

KMFS Vantaedge Rotoclamp

Der KMFS ROTOCLAMP ist ein fortschrittliches drehbares Spannsystem für das Vantaedge INTEGRAL Schärfsystem. Es verbessert die Stabilität und Präzision der Klingenspannung und ermöglicht das Drehen des eingespannten Messers um 180°, ohne Teile des Vantaedge-Systems demontieren zu müssen.

Die integralen Spannbacken und das Hauptchassis werden vollständig CNC-gefräst aus massiven Blöcken EN AW 7075 T651 Ergal gefertigt. Dadurch entsteht eine besonders steife und präzise Konstruktion. Zwei Klemmeinheiten verwenden sphärische Bronzebuchsen für die Spannschrauben. Diese reduzieren unerwünschte Seitenkräfte beim Festziehen und ermöglichen eine optimale Anpassung an die Geometrie der Messerklinge.

Der Abstand der Spannbacken lässt sich individuell einstellen. Bei Bedarf können zusätzliche Backen ergänzt werden. Für eine deutlich verbesserte Fixierung muss die Klinge nicht zwingend mit beiden zusätzlichen Klemmen gespannt werden - bereits eine zusätzliche Klemmung erhöht die Stabilität.

Eine geformte Nut im Bronzesitz sorgt für eine definierte 180°-Arretierung. Die kalibrierte Klemmposition kann bei Bedarf nachjustiert werden.

Die Edelstahlwelle bewegt und dreht sich in zwei Bronzebuchsen. Die Kraft der Edelstahlfeder zur Arretierung der Arbeitsposition lässt sich über eine selbstsichernde Edelstahlmutter mit dem mitgelieferten Werkzeug einstellen.

Durch die niedrigere Position des Linearlagers am Winkelkopf ermöglicht der ROTOCLAMP außerdem kleinere Schleifwinkel.

Technische Daten:
• Hauptmaterial: EN AW 7075 T651 Ergal
• Oberfläche: hart klar eloxiert
• Klemmstangen: Edelstahl
• Linearlager: Werkzeugstahl
• Arretierfeder: Edelstahl
• Sphärische Buchsen: Bronze
• Schrauben: gehärteter schwarzer Stahl
• Selbstsichernde Mutter: Edelstahl
• Maximale Klingenstärke: 7,5-8 mm

Lieferumfang:
• ROTOCLAMP für Vantaedge INTEGRAL
• Innensechskantschlüssel
• Werkzeug zur Einstellung der Arretierkraft
