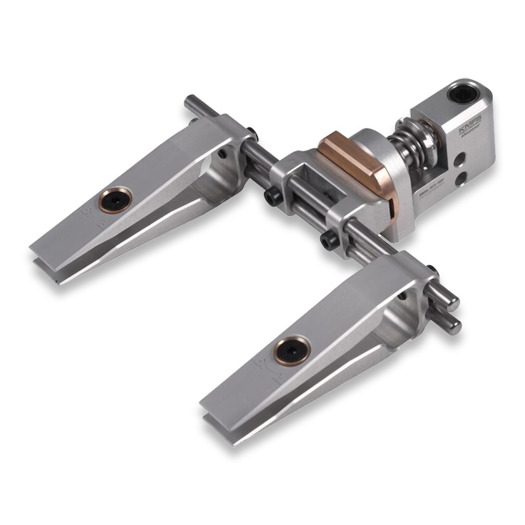

KMFS Vantaedge Rotoclamp

KMFS ROTOCLAMPは、Vantaedge INTEGRAL用に開発された高精度ロータリークランプシステムです。ブレードの固定剛性と精度を高めながら、Vantaedgeのパーツを取り外すことなく、固定したナイフを180°反転できます。

クランプとメインシャーシはEN AW 7075 T651 Ergalの無垢材からCNC加工され、高い剛性、精度、耐久性を実現しています。2つのクランプにはクランプスクリュー用の球面ブロンズブッシュを採用。締め付け時に発生する不要な横方向の力を抑え、クランプがブレード形状に正確に追従します。

クランプジョー間の距離は個別に調整でき、必要に応じて追加ジョーを使用することも可能です。必ずしも両方の補助クランプを使用する必要はなく、1つ追加するだけでも研ぎ作業中の固定力を大幅に高められます。

ブロンズシートに設けられた専用溝により、180°位置で確実にロック。固定位置は校正されており、必要に応じて調整できます。

ステンレススチール製シャフトは2つのブロンズブッシュ内でスムーズに回転・移動します。作業位置を固定するステンレススプリングの強さは、付属工具を使用してセルフロックナットで調整できます。

さらに、角度ヘッドのリニアベアリング位置を低くすることで、より小さな研ぎ角にも対応します。

仕様:
• 主要素材: EN AW 7075 T651 Ergal
• 表面処理: ハードクリアアルマイト
• クランプロッド: ステンレススチール
• リニアベアリング: 工具鋼
• 固定スプリング: ステンレススチール
• 球面ブッシュ: ブロンズ
• ネジ: 焼入れブラックスチール
• セルフロックナット: ステンレススチール
• 最大ブレード厚: 7.5-8 mm

付属品:
• Vantaedge INTEGRAL用ROTOCLAMP
• 六角レンチ
• 作業位置ロック強度調整用工具
