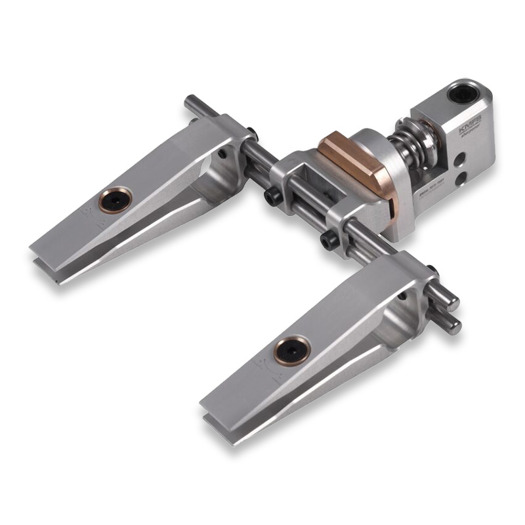

KMFS Vantaedge Rotoclamp

KMFS ROTOCLAMP on täiustatud pöörlev kinnitussüsteem Vantaedge INTEGRAL teritussüsteemile. See suurendab tera kinnituse jäikust ja täpsust ning võimaldab nuga 180° pöörata ilma Vantaedge süsteemi osi eemaldamata.

Klambrid ja põhiraam on CNC-töödeldud massiivsetest EN AW 7075 T651 Ergal plokkidest, mis tagab suure jäikuse, täpsuse ja vastupidavuse. Kaks klambrit kasutavad kinnituskruvide juures sfäärilisi pronkspukse. Need vähendavad pingutamisel tekkivaid soovimatuid külgjõude ja võimaldavad klambril tera geomeetriaga täpselt kohanduda.

Kinnituslõugade vahekaugust saab eraldi reguleerida ning vajadusel saab lisada täiendavaid lõugu. Mõlemat lisaklambrit ei pea korraga kasutama - juba üks lisakinnitus parandab tera stabiilsust märgatavalt.

Pronksist pesas olev vormitud soon lukustab süsteemi täpselt 180° tööasendisse. Kalibreeritud lukustusasendit saab vajadusel reguleerida.

Roostevabast terasest võll liigub ja pöörleb kahes pronkspuksis. Tööasendit lukustava roostevabast terasest vedru tugevust saab reguleerida iselukustuva mutriga.

Nurgapea lineaarlaagri madalam asend võimaldab kasutada ka väiksemaid teritusnurki.

Tehnilised andmed:
• Põhimaterjal: EN AW 7075 T651 Ergal
• Pinnatöötlus: kõva läbipaistev anodeerimine
• Klambrivardad: roostevaba teras
• Lineaarlaager: tööriistateras
• Lukustusvedru: roostevaba teras
• Sfäärilised puksid: pronks
• Kruvid: karastatud must teras
• Iselukustuv mutter: roostevaba teras
• Maksimaalne tera paksus: 7,5-8 mm

Komplektis:
• ROTOCLAMP Vantaedge INTEGRAL süsteemile
• Kuuskantvõti
• Tööasendi lukustusjõu reguleerimisvõti
